RGB-контроллер для светодиодной ленты: как выбрать и подключить

RGB-контроллер позволяет управлять цветом, яркостью и динамическими эффектами многоцветной светодиодной ленты. В зависимости от модели команды подаются с ИК- или RF-пульта, настенной панели, смартфона либо с помощью музыкального режима.

Чтобы система работала правильно, контроллер необходимо подобрать по типу ленты, рабочему напряжению и допустимой нагрузке. Разберём, как подключить RGB-контроллер к светодиодной ленте, рассчитать нагрузку и когда потребуется RGB-усилитель.

Как работает RGB-контроллер

Обычная аналоговая RGB-лента содержит три управляемых цветовых канала:

• ✔ R — красный;
• ✔ G — зелёный;
• ✔ B — синий.

Контроллер регулирует яркость каждого канала, благодаря чему можно получать различные оттенки и динамические световые эффекты. При одновременном включении трёх каналов получается свет, визуально воспринимаемый как белый, однако по качеству он отличается от света отдельного белого светодиода. Если качественный белый свет важен, лучше использовать RGBW-ленту с отдельным белым каналом.

У многих низковольтных аналоговых RGB-лент есть четыре контакта: общий контакт питания, обычно обозначенный V+, и каналы R, G и B. Однако схема конкретной ленты может отличаться, поэтому перед подключением необходимо проверить маркировку.

Аналоговую RGB-ленту важно отличать от адресной RGB/SPI. В адресной ленте установлены управляющие микросхемы, а команды передаются по линии данных. Для неё требуется совместимый цифровой SPI-контроллер — обычный трёхканальный RGB-контроллер не подойдёт.

Как выбрать RGB-контроллер для светодиодной ленты

При выборе учитывайте напряжение, допустимый ток, мощность нагрузки и способ управления.

Рабочее напряжение

Напряжение контроллера должно соответствовать напряжению системы.

Например:

• ✔️ RGB-лента 12 В → блок питания 12 В → контроллер, поддерживающий 12 В;
• ✔️ RGB-лента 24 В → блок питания 24 В → контроллер, поддерживающий 24 В.

Контроллеры с диапазоном DC 12–24 В можно использовать в системах соответствующего напряжения, если соблюдаются допустимые ток и мощность нагрузки.

Допустимый ток и мощность

Сначала определяют суммарную мощность подключаемой ленты:

мощность 1 м × длина ленты = суммарная мощность

Например, для 5 м ленты мощностью 14,4 Вт/м:

14,4 × 5 = 72 Вт.

Если система работает от 12 В, ориентировочный общий ток при максимальной нагрузке:

72 ÷ 12 = 6 А.

Но при выборе RGB-контроллера одной общей мощности недостаточно. Необходимо проверить ограничение по каждому каналу R, G и B.

Например, если производитель контроллера указывает:

4 А × 3 канала, максимум 12 А,

ток ни одного отдельного канала не должен превышать 4 А, а суммарная нагрузка — допустимое значение контроллера.

Параметры конкретной ленты и контроллера следует проверять по технической документации.

Какой способ управления выбрать

RGB-контроллеры могут управляться:

• ИК-пультом;
• RF-пультом;
• сенсорной панелью;
• через Wi-Fi или Bluetooth;
• мобильным приложением;
• по музыкальному сигналу.

ИК-пульту обычно требуется прямая видимость приёмника. RF-пульт может работать без неё, но фактическая дальность зависит от модели контроллера, препятствий и условий монтажа.

Музыкальные RGB-контроллеры дополнительно позволяют изменять световые эффекты в зависимости от звукового сигнала.

Схема подключения RGB-ленты с контроллером

Для обычной низковольтной RGB-ленты используется следующая схема:

сеть 220 В → блок питания 12/24 В → RGB-контроллер → RGB-лента

Блок питания преобразует сетевое напряжение в постоянное напряжение, необходимое ленте и контроллеру.

Как подключить RGB-контроллер

1. Отключите электропитание.
2. Проверьте напряжение ленты, блока питания и контроллера.
3. Подключите выход блока питания ко входу контроллера, соблюдая полярность.
4. Подключите RGB-ленту к выходным контактам контроллера.
5. Проверьте соответствие общего контакта и каналов R, G и B.
6. Проверьте все соединения и только после этого включите питание.

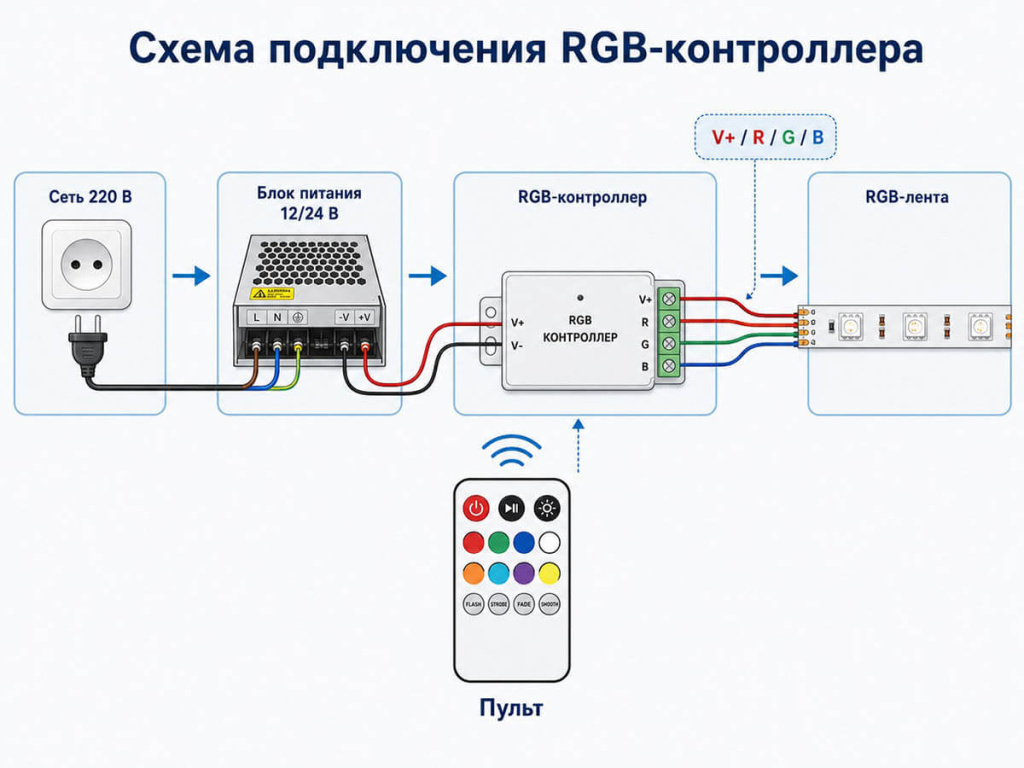

Упрощённая схема:

Маркировка клемм может отличаться у разных устройств, поэтому ориентироваться необходимо на схему конкретного контроллера.

Работы со стороной сети 220 В должны выполняться с соблюдением требований электробезопасности. Если для подключения требуется работа с открытыми сетевыми проводниками, её следует поручить квалифицированному специалисту.

Что делать, если после подключения перепутаны цвета

Если при выборе красного цвета лента светится синим или зелёным, чаще всего перепутаны выходные каналы R, G и B.

Отключите питание и проверьте соответствие маркировки контроллера и ленты.

Сам контроллер в такой ситуации может быть исправен — проблема заключается в порядке подключения каналов.

Можно ли подключить RGB-ленту длиннее 5 метров

Правило «к RGB-контроллеру нельзя подключать больше 5 метров ленты» нельзя считать универсальным.

Пять метров — распространённая длина одной катушки LED-ленты. Реальные ограничения определяются:

• мощностью ленты на метр;
• рабочим напряжением;
• током каждого канала;
• возможностями контроллера;
• допустимым током проводников ленты;
• сечением и длиной питающих проводов;
• падением напряжения;
• схемой подачи питания.

На длинном участке при питании только с одного конца напряжение может снижаться по мере удаления от точки подключения. В результате уменьшается яркость, а у RGB-ленты может изменяться оттенок при одновременной работе нескольких каналов.

Поэтому длинные системы обычно разделяют на участки и предусматривают дополнительные точки подачи питания. Если суммарная нагрузка превышает возможности контроллера, применяют RGB-усилитель.

Что такое RGB-усилитель

RGB-усилитель, или RGB-репитер, позволяет увеличить нагрузочную способность системы. Он принимает управляющий PWM-сигнал от RGB-контроллера и воспроизводит его на дополнительном силовом выходе.

Благодаря этому основной контроллер задаёт цвет и эффект, а ток дополнительного участка ленты проходит через усилитель, а не через выходные каскады контроллера.

При выборе усилителя учитывают:

• рабочее напряжение;
• количество каналов;
• максимальный ток каждого канала;
• суммарную допустимую нагрузку;
• тип подключаемой RGB-ленты.

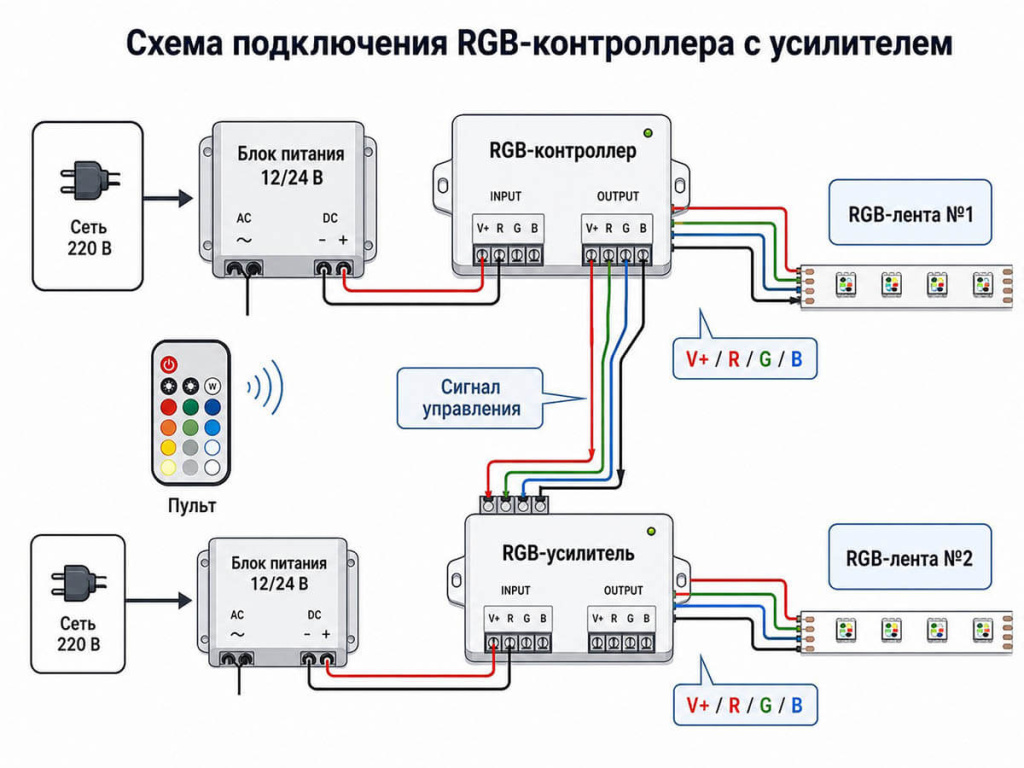

Схема подключения RGB-контроллера с усилителем

Принцип подключения можно представить так:

блок питания → RGB-контроллер → участок RGB-ленты № 1

Одновременно управляющий сигнал поступает:

RGB-контроллер → RGB-усилитель → участок RGB-ленты № 2

При этом RGB-усилителю необходимо силовое питание соответствующего напряжения.

Более наглядно:

К усилителю также подключается питание 12 или 24 В в соответствии с характеристиками оборудования.

Нужен ли RGB-усилителю отдельный блок питания

Отдельный источник требуется не всегда.

Некоторые схемы допускают питание контроллера и RGB-усилителя от одного блока питания достаточной мощности. В других случаях удобнее или необходимо использовать отдельные источники.

При использовании общего блока необходимо учитывать суммарную нагрузку:

• основной RGB-ленты;
• дополнительных участков;
• контроллера;
• RGB-усилителей и другого оборудования системы.

Источник питания должен иметь подходящее напряжение и достаточную мощность.

Если применяются несколько блоков питания, подключение выполняют по схеме производителя контроллера и усилителя. Не следует произвольно соединять параллельно выходы разных источников питания или объединять их плюсовые выводы, если производитель прямо не предусматривает такую возможность.

Требования к общему проводу и сигнальным соединениям также зависят от конструкции конкретного RGB-усилителя.

Когда нужен RGB-усилитель

Усилитель используют, когда:

• ток RGB-ленты превышает возможности контроллера;
• система состоит из нескольких протяжённых участков;
• требуется синхронная работа большого количества RGB-ленты;
• нагрузку необходимо распределить между несколькими силовыми участками.

Устанавливать усилитель только потому, что длина ленты превысила ровно 5 м, необязательно. Решение принимают по расчёту нагрузки и схеме питания.

Количество усилителей также не является неограниченным: необходимо учитывать характеристики устройств, допустимую нагрузку, качество управляющего сигнала и рекомендации производителя.

Дополнительное питание длинной RGB-ленты

RGB-усилитель и дополнительная подача питания решают разные задачи.

Дополнительная подача питания помогает уменьшить падение напряжения вдоль длинной ленты.

RGB-усилитель позволяет подключить дополнительную нагрузку, не пропуская весь её ток через основной контроллер.

В большой системе могут потребоваться оба решения одновременно.

При организации дополнительных точек питания необходимо соблюдать полярность и схему производителя. Сечение кабеля подбирают по току и длине линии.

RGB и RGBW — в чём разница при подключении

Обычная RGB-лента имеет три управляемых цветовых канала.

RGBW дополнительно содержит отдельный белый канал:

• ✔ R — красный;
• ✔ G — зелёный;
• ✔ B — синий;
• ✔ W — белый.

Поэтому для RGBW требуется совместимый четырёхканальный контроллер. Обычный трёхканальный RGB-контроллер не обеспечивает полноценное управление белым каналом.

Частые ошибки при подключении RGB-контроллера

Неправильное напряжение

Лента, контроллер и источник питания должны быть совместимы по напряжению. Подключение оборудования на 12 В к источнику 24 В может привести к повреждению.

Перепутаны каналы R, G и B

Выбранные на пульте цвета не совпадают со свечением ленты. Нужно проверить порядок подключения каналов.

Превышен ток контроллера

Необходимо контролировать как общую нагрузку, так и максимально допустимый ток отдельного канала.

Длинный участок питается только с одного конца

Падение напряжения может привести к уменьшению яркости и изменению цвета в дальней части ленты.

Неправильно подобран RGB-усилитель

Напряжение, количество каналов и ток усилителя должны соответствовать системе.

Аналоговую и адресную RGB-ленту считают одинаковыми

RGB/SPI-лента требует цифрового контроллера, рассчитанного на используемый протокол и управляющую микросхему.

Что понадобится для подключения RGB-ленты

Для простой системы обычно необходимы:

• ✔️ RGB-светодиодная лента;
• ✔️ блок питания постоянного напряжения;
• ✔️ RGB-контроллер;
• ✔️ соединительные провода или коннекторы.

В протяжённых и мощных системах дополнительно могут использоваться:

• ✔️ RGB-усилители;
• ✔️ дополнительные блоки питания;
• ✔️ дополнительные линии подачи питания.

Перед монтажом необходимо проверить совместимость всех компонентов по напряжению, току и типу управления.

Подобрать RGB-контроллеры можно по напряжению, допустимой нагрузке и способу управления. Если мощности контроллера недостаточно, для дополнительных участков используют RGB-усилители. При выборе RGB-светодиодной ленты учитывают её рабочее напряжение и мощность на метр — от этих параметров зависит расчёт всей системы.

Коротко о подключении RGB-контроллера

• Аналоговый RGB-контроллер устанавливается между блоком питания и RGB-лентой.
• Напряжение всех компонентов системы должно быть совместимо.
• Контроллер выбирают не только по мощности, но и по допустимому току каждого канала.
• Ограничение «не более 5 метров» не является универсальным.
• Для длинных участков может потребоваться дополнительная подача питания.
• Если нагрузка превышает возможности контроллера, используют RGB-усилитель.
• Усилитель может питаться от общего или отдельного источника — схема зависит от оборудования.
• Для адресной RGB/SPI-ленты требуется совместимый цифровой контроллер.
