Как выбрать блок питания для светодиодной ленты

Чтобы правильно подобрать блок питания для светодиодной ленты, нужно учитывать рабочее напряжение ленты, её суммарную мощность и условия, в которых будет установлен источник питания. Недостаточная мощность или неправильно выбранное напряжение могут привести к нестабильной работе подсветки и выходу оборудования из строя.

Разберём, как выбрать блок питания для светодиодной ленты и рассчитать необходимую мощность с запасом 30%.

Зачем светодиодной ленте нужен блок питания

Низковольтные светодиодные ленты обычно рассчитаны на постоянное напряжение 12 или 24 В. Подключать такую ленту непосредственно к бытовой сети 220 В нельзя. Для её питания используют источник, который преобразует сетевое напряжение в необходимое постоянное напряжение.

При этом существуют LED-ленты, рассчитанные на другие схемы питания, в том числе модели на 220 В. Для них применяются предусмотренные производителем способы подключения.

Поэтому первый параметр, который нужно посмотреть в характеристиках ленты, — её рабочее напряжение.

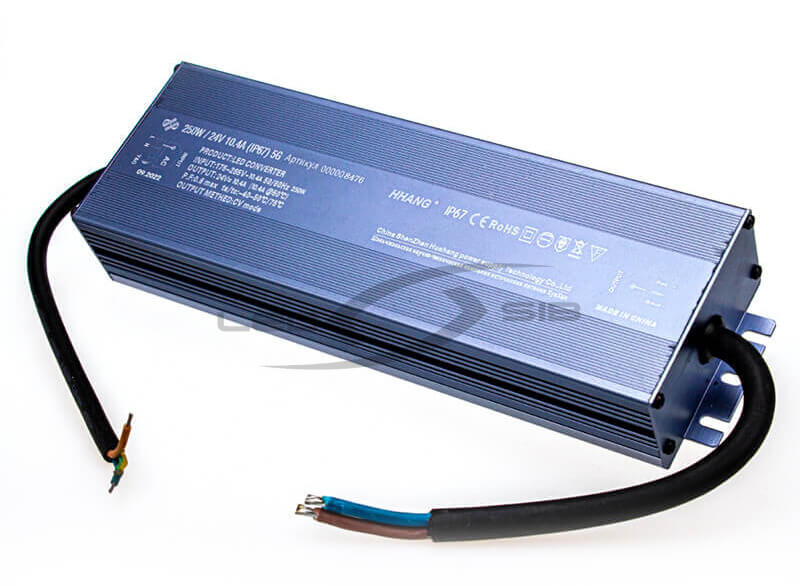

Как подобрать блок питания по напряжению

Выходное напряжение блока питания должно соответствовать напряжению светодиодной ленты:

• для ленты 12 В нужен блок питания 12 В;

• для ленты 24 В — блок питания 24 В.

Например, подключать ленту на 12 В к источнику на 24 В нельзя — повышенное напряжение может повредить светодиоды и другие элементы ленты.

Совпадение напряжения проверяют в первую очередь, а затем рассчитывают необходимую мощность.

Как рассчитать мощность блока питания

Для расчёта понадобятся два значения:

• длина светодиодной ленты, м;

• мощность конкретной ленты, Вт/м.

Мощность одного метра следует брать из технических характеристик выбранной LED-ленты. Определять её только по типу светодиодов — например, SMD 2835, 3528 или 5050 — неправильно: ленты на одинаковых светодиодах могут отличаться плотностью размещения, режимом работы и фактическим энергопотреблением.

Сначала рассчитываем мощность всей подключаемой ленты:

Мощность ленты = длина × мощность 1 м

Затем добавляем запас 30%:

Мощность блока питания = длина × Вт/м × 1,3

Пример расчёта

Предположим, нужно подключить 8 м светодиодной ленты мощностью 9,6 Вт/м.

Суммарная мощность ленты:

8 × 9,6 = 76,8 Вт

Добавляем 30%:

76,8 × 1,3 = 99,84 Вт

Получаем расчётную мощность блока питания около 100 Вт.

Если подходящего номинала нет или расчётное значение получилось практически равным номинальной мощности выбранной модели, можно взять следующий более мощный блок. При этом необходимо сохранить правильное выходное напряжение — в данном примере 12 или 24 В в зависимости от используемой ленты.

Калькулятор мощности блока питания для светодиодной ленты

Зачем нужен запас мощности

Блок питания не рекомендуется подбирать впритык к расчётному потреблению ленты. Работа источника питания при высокой нагрузке сопровождается нагревом, а его допустимая мощность может зависеть от температуры окружающей среды и условий охлаждения.

Для практического расчёта светодиодной подсветки можно заложить запас 30% к суммарной мощности ленты.

Например:

мощность ленты — 100 Вт;

расчёт блока — 100 × 1,3 = 130 Вт.

При этом для конкретной модели необходимо учитывать требования производителя к нагрузке, температуре, вентиляции и способу монтажа.

Как выбрать блок питания по степени защиты

Следующий параметр — исполнение корпуса и степень защиты.

Для сухого помещения, где блок установлен в защищённом месте, могут использоваться интерьерные модели. Если источник питания располагается на улице, в запылённой или влажной зоне, выбирают устройство со степенью защиты, соответствующей условиям эксплуатации.

Важно учитывать именно место установки блока питания. Высокая степень защиты самой светодиодной ленты не означает, что источник питания можно устанавливать в тех же условиях.

Необходимо также соблюдать требования производителя по монтажу и охлаждению. Блоки с вентиляционными отверстиями нельзя закрывать утеплителем или устанавливать таким образом, чтобы был существенно затруднён отвод тепла.

Какие бывают блоки питания для светодиодной ленты

По конструкции и условиям эксплуатации блоки питания можно разделить на несколько основных типов:

• Открытые блоки питания — модели в металлическом перфорированном корпусе. Обычно используются внутри помещений и устанавливаются в местах, защищённых от влаги и пыли. При монтаже необходимо обеспечить нормальный отвод тепла и доступ воздуха.

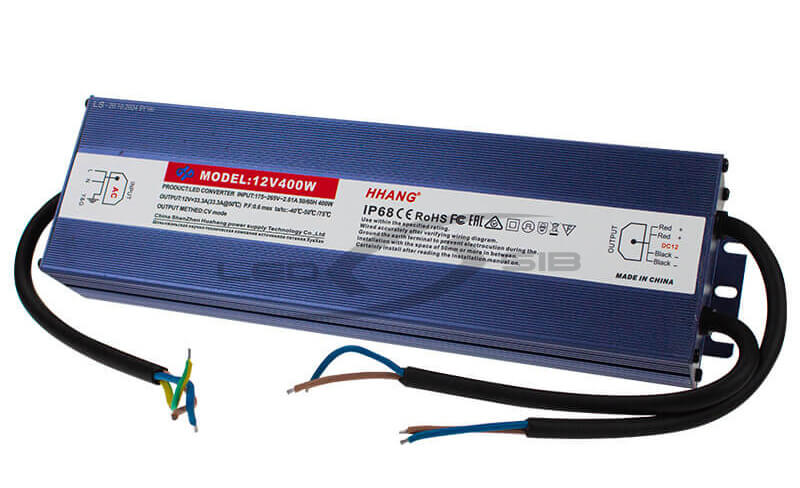

• Герметичные — имеют защищённый корпус и подходят для установки в условиях повышенной влажности или запылённости, если степень защиты конкретной модели соответствует условиям эксплуатации.

• Компактные — небольшие модели, которые удобно размещать в нишах, мебели и других местах с ограниченным пространством. При выборе важно учитывать не только размеры, но и допустимую нагрузку и условия охлаждения.

• Сетевые адаптеры — готовые блоки питания в корпусе с вилкой или кабелем. Их удобно использовать для маломощной светодиодной подсветки, если напряжение и мощность адаптера соответствуют параметрам ленты.

Выбор типа блока питания зависит от места установки, мощности светодиодной ленты, условий эксплуатации и доступного пространства.

Что ещё учитывать при выборе блока питания

Перед покупкой проверьте:

• рабочее напряжение светодиодной ленты;

• мощность ленты в Вт/м;

• общую длину подключаемых участков;

• суммарную мощность с запасом;

• номинальную мощность и допустимый выходной ток блока;

• степень защиты корпуса;

• размеры и способ установки;

• допустимый температурный диапазон;

• требования производителя к охлаждению и нагрузке.

Если к одному блоку питания подключается несколько участков LED-ленты, при расчёте складывают мощность всех участков.

Один блок питания или несколько

Для большой системы подсветки можно использовать один мощный источник или разделить нагрузку между несколькими блоками питания. Решение зависит от расположения ленты, мощности участков, возможностей прокладки проводов и места для установки оборудования.

При использовании нескольких блоков нагрузку для каждого из них рассчитывают отдельно.

Для длинных участков необходимо также учитывать падение напряжения. Из-за сопротивления проводников дальняя часть ленты может светить слабее. В таких случаях применяют подходящую схему подачи питания и правильно подбирают сечение проводов.

Само увеличение мощности блока питания проблему падения напряжения вдоль длинной линии не решает.

Блок питания, контроллер и диммер

Если используется одноцветная лента с регулировкой яркости или RGB/RGBW-лента, в системе дополнительно устанавливается контроллер или диммер.

В типичной низковольтной системе схема выглядит так:

блок питания → контроллер или диммер → светодиодная лента.

Напряжение всех компонентов должно соответствовать друг другу, а контроллер должен быть рассчитан на ток и мощность подключаемой нагрузки.

Отдельно существуют блоки питания и LED-драйверы с собственными функциями диммирования. Для них способ управления определяется характеристиками конкретной модели.

Как выбрать блок питания: коротко

1. Узнайте рабочее напряжение LED-ленты.

2. Посмотрите в характеристиках её мощность в Вт/м.

3. Умножьте мощность одного метра на общую длину.

4. Добавьте к полученному значению 30%.

5. Выберите блок подходящего напряжения с номинальной мощностью не ниже расчётной.

6. Проверьте степень защиты и условия эксплуатации.

7. Убедитесь, что для блока обеспечены предусмотренные производителем условия монтажа и охлаждения.

8. Для длинных линий дополнительно продумайте схему подачи питания и сечение проводов.

После расчёта можно перейти в каталог блоков питания для светодиодной ленты и подобрать модель по напряжению, мощности, степени защиты и другим характеристикам.
